Waarom selecteert Centercon verdampers op MID-point?
De uitdaging
Moderne A2L koudemiddelen zoals R455A en R454C, maar ook een aantal HFK-koudemiddelen als R448A en R449A hebben een glide en verdampen daardoor niet op één vaste temperatuur.
Dit wordt veroorzaakt omdat deze koudemiddelen uit verschillende componenten zijn samengestelddie ieder op hun eigen temperatuur verdampen (niet-azeotropische blends). Een selectie op Dew of Bubble point geeft daardoor een vertekend beeld van de werkelijke prestaties.
De fenomenen
Verdamping van een koudemiddel met glide gebeurt geleidelijk van vloeibare naar gasvormige fase. Van bubble-point naar dew-point.
Bubble-point is de temperatuur waarbij het vloeibare koudemiddel begint te verdampen en de eerste dampbellen ontstaan, dus aan het begin van het verdampingsproces direct na het inspuitventiel. Dit vormt het referentiepunt voor vloeistofcondities en -onderkoeling.
Dew-point is de temperatuur waarbij het koudemiddel bij een bepaalde druk volledig verdampt is. Dit is dus aan het eind van het verdampingsproces. Dit punt wordt gebruikt voor het afstellen van de oververhitting.
Mid-point is de gemiddelde temperatuur van Bubble- en Mid-point en vormt de basis voor de selectie van luchtkoelers (verdampers)
Glide is het temperatuurverschil tussen Bubble-point en Dew-point. Een glide groter dan 1K wordt over het algemeen beschouwd als hoog en heeft extra aandacht nodig bij de selectie
Waarom koudemiddelen met een Glide?
Blends worden zo samengesteld dat ze de beste eigenschappen van verschillende koudemiddelen combineren, om tot zo goed mogelijk koudemiddel voor een toepassing of temperatuur te komen.
De meeste van deze nieuwe koudemiddelen komen voort uit veranderde wetgeving, waardoor koudemiddelen een lagere GWP moeten hebben en bestaande koudemiddelen uitgefaseerd zijn of worden.
Verkeerd geselecteerde verdamper
Wanneer een verdamper verkeerd wordt geselecteerd, kan dit leiden tot een lagere prestatie van de koeler, meer ontdooicycli of een te kleine vermogensafgifte.
Bij selectie op dew-point, is theoretische een kleinere koeler mogelijk. Bij een kleinere koeler is echter ook het koeleroppervlak kleiner en kan minder rijp op de koeler opgeslagen worden. Hierdoor zal een langere koelactie nodig zijn en is de koeler minder efficiënt.
De juiste aanpak

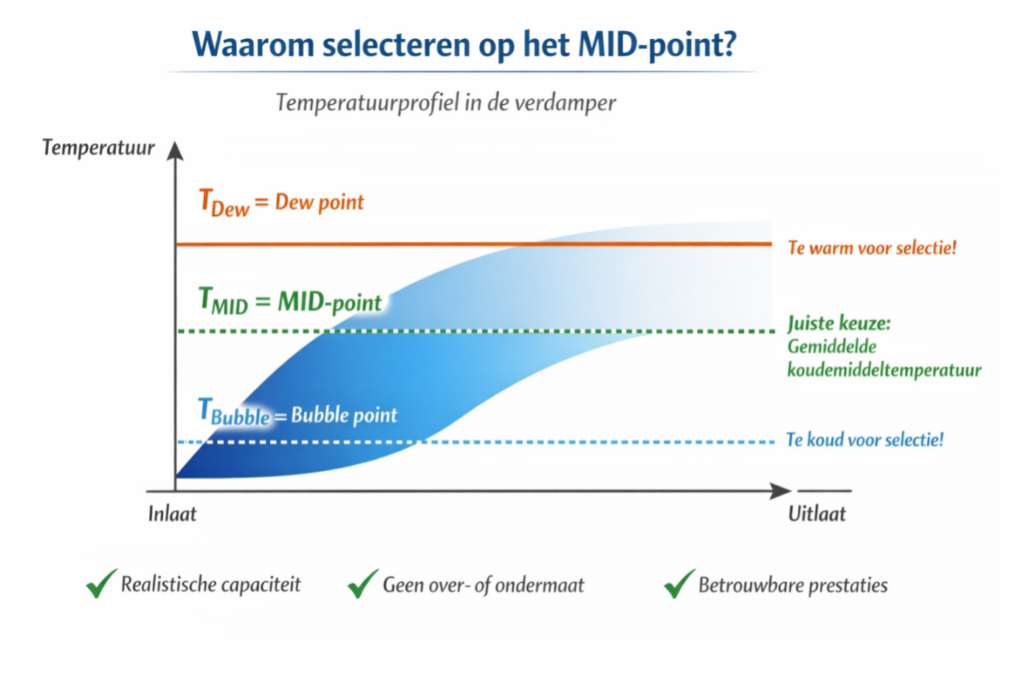

Verdampers moeten worden geselecteerd op het MID-point
(gemiddelde van Bubble en Dew)
Dit vertegenwoordigt de gemiddelde koudemiddeltemperatuur over het volledige verdampingsoppervlak.
Waarom MID-point?
- Correcte koelcapaciteit
- Geen onder- of overdimensionering
- Stabieler regelgedrag
- Prestaties zoals gespecificeerd in de praktijk
Rol van de temperaturen
- Dew point → superheat & compressor
- Bubble point → subcooling & vloeistofconditie
- MID-point → verdamperselectie
De belofte van Centercon
Door selectie op MID-point leveren onze luchtkoelers van Kelvion, Eco en Roller:
- Betrouwbare prestaties
- Efficiënte systemen
- Geen verrassingen bij inbedrijfstelling
- Technisch onderbouwd selectieadvies van de specialisten van Centercon
Zo helpen wij installateurs direct aan een selectie die in de praktijk ook écht presteert.
Waarom wordt een verdamper geselecteerd op MID-point en niet op Dew-point?
Bij koudemiddelen met een temperatuurglide, zoals R455A, R454C, R448A en R449A, verandert de verdampingstemperatuur tijdens het verdampingsproces. Het MID-point is het gemiddelde van het Bubble-point en het Dew-point en geeft daardoor de meest representatieve temperatuur over het volledige verdampingsoppervlak. Dit resulteert in een correcte capaciteitsberekening en betrouwbare prestaties.
Wat is het verschil tussen Bubble-point, Dew-point en MID-point?
- Bubble-point is de temperatuur waarbij het koudemiddel begint te verdampen.
- Dew-point is de temperatuur waarbij het koudemiddel volledig is verdampt.
- MID-point is het gemiddelde van beide temperaturen en wordt gebruikt voor de selectie van luchtkoelers (verdampers), omdat dit de gemiddelde verdampingstemperatuur weergeeft.
Welke gevolgen heeft een verkeerd geselecteerde verdamper?
Een verkeerd geselecteerde verdamper kan leiden tot een te lage koelcapaciteit, een hoger energieverbruik, meer ontdooicycli en minder stabiele prestaties van de installatie. Door de verdamper op MID-point te selecteren, wordt onder- of overdimensionering voorkomen en functioneert de installatie zoals bedoeld.
Voor welke koudemiddelen is selectie op MID-point belangrijk?
Selectie op MID-point is belangrijk voor koudemiddelen met een duidelijke temperatuurglide, zoals R455A, R454C, R448A en R449A. Bij deze niet-azeotrope blends is de verdampingstemperatuur niet constant. Door rekening te houden met het MID-point wordt de verdamper correct geselecteerd en blijven de prestaties van de koelinstallatie optimaal.
